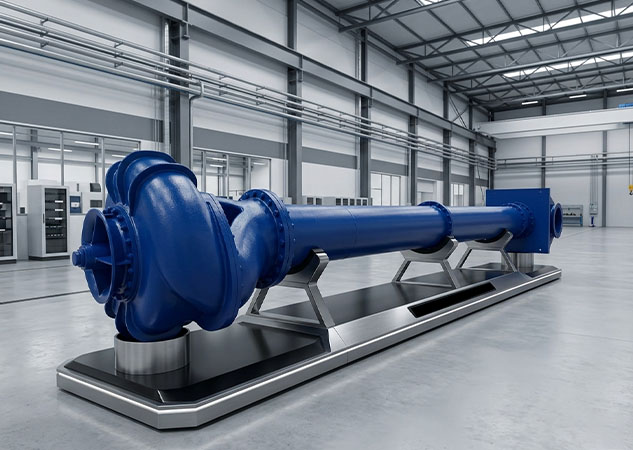

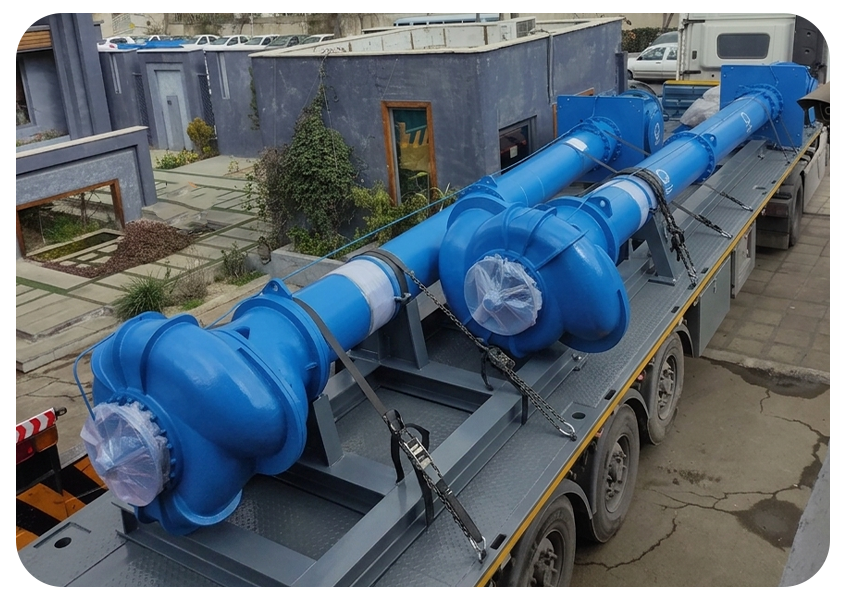

معرفی پمپ VS2 و ساختار آن:
پمپ VS2 یک پمپ عمودی معلق، تکپوسته (Single-Casing) و از نوع حلزونی (Volute) است. در این پمپ، مجموعه هیدرولیک (پروانه و کِیسینگ حلزونی) در انتهای لوله ستونی قرار گرفته و کاملاً درون سیال غوطهور میشود. موتور در بالای مخزن روی شاسی صلب (Discharge Head) قرار دارد.
مایع پس از ورود به پروانه، وارد فضای حلزونی شکل پوسته شده، سرعتش کاهش و فشارش افزایش مییابد و سپس از طریق لوله ستونی عمودی (Column Pipe) به سمت بالا و بیرون مخزن هدایت میشود.
ویژگیهای فنی و خصوصیات کلیدی:
طبقات: پمپهای VS2 به دلیل ماهیت پوسته حلزونی، معمولاً به صورت تکمرحلهای (Single-stage) یا نهایتاً دو مرحلهای طراحی میشوند. ساخت این پمپها به صورت چندمرحلهای (مانند VS1) از نظر ابعادی و مکانیکی بسیار پیچیده و سنگین خواهد بود.
پوسته حلزونی دوگانه (Double Volute): از آنجا که پوستههای حلزونی ساده در خارج از نقطه بهینه (BEP) نیروی شعاعی شدیدی به شفت وارد میکنند، در نسخههای صنعتی و بزرگ VS2 از طراحی Double Volute استفاده میشود. این کار با ایجاد دو مسیر جریان متقارن، تا حد زیادی نیروهای شعاعی ناخواسته را خنثی میکند.
یاتاقانهای خطی (Line Shaft Bearings): شفت بلند انتقال قدرت در فواصل مشخص توسط یاتاقانهای بوشینگ (Sleeve) مهار شده است که بسته به نوع سیال، میتوانند با خود سیال یا یک منبع روانکاری خارجی (External Flush) خنک و روانکاری شوند.
چرا در برخی پروژهها طراحان VS2 را به VS1 ترجیح میدهند؟
۱. منحنی عملکرد عریض و انعطافپذیر (Wide Operating Range): این پمپها در برابر تغییرات دبی (Flow Rate) بسیار بخشندهتر از مدلهای دیفیوزری هستند. اگر فرآیند شما به گونهای است که دبی سیال مدام کم و زیاد میشود، VS2 بدون افت شدید راندمان یا ایجاد ناپایداری هیدرولیکی کار خود را انجام میدهد.
۲. مقاومت عالی در برابر ذرات معلق و فرسایش: کانالهای پوسته حلزونی در مقایسه با پرههای تنگ و ظریف دیفیوزر، فضای بازتری دارند. به همین دلیل، پمپ VS2 گزینهای عالی برای سیالات کثیف، حاوی ذرات جامد ریز، یا اسلاریهای سبک است.
۳. راندمان بالا در دبیهای سنگین: پوستههای حلزونی هماهنگی فوقالعادهای با پروانههای فرکانس جریان بالا (High Specific Speed) دارند و در دبیهای حجیم، راندمان انرژی بهتری ارائه میدهند.
۴. تعمیر و نگهداری سادهتر پوسته: طراحی پوسته حلزونی (بهویژه در مدلهای تکمرحلهای) قطعات کمتری نسبت به مجموعههای دیفیوزری چندمرحلهای دارد که باز و بسته کردن آن را سادهتر میکند.
کاربردهای اصلی (Applications):
پمپهای VS2 در صنایعی که نیاز به جابهجایی حجم زیادی از سیال (احتمالاً ناخالص) از مخازن باز یا حوضچهها وجود دارد، به کار گرفته میشوند:
انتقال آب دریا و آب خام: پمپهای اصلی تامین آب خنککننده (Cooling Water) در پالایشگاهها و نیروگاههای ساحلی که آب حاوی ماسه یا ذرات معلق است.
حوضچههای پساب و فاضلاب صنعتی (Sumps): تخلیه مخازن جمعآوری پسابهای پالایشگاهی که ممکن است ترکیبی از آب، مواد شیمیایی و ذرات جامد باشند.
صنایع فولاد و معادن: پمپاژ آب برگشتی فرآیندها که معمولاً با پوسته اکسید فلزات یا ذرات معلق همراه است.
پایانههای نفتی و مخازن ذخیره: انتقال دبیهای بالای نفت خام یا فرآوردههای سنگین نفتی از مخازن زیرزمینی یا نیمهمدفون.
مشخصات محصول
| کاربری | صنعتی |
|---|---|
| هد | متر |
| دبی | مترمکعب در ساعت |
| متریال | چدن |
| سایر توضیحات | ساخت شرکت ممتازپمپ |
| نوع محور | عمودی (غلاف و شفت) |
