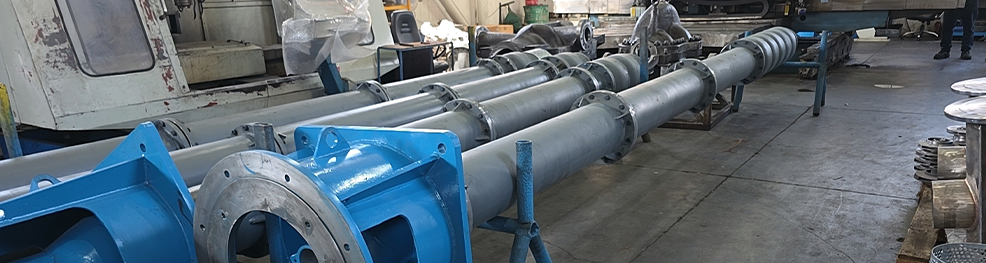

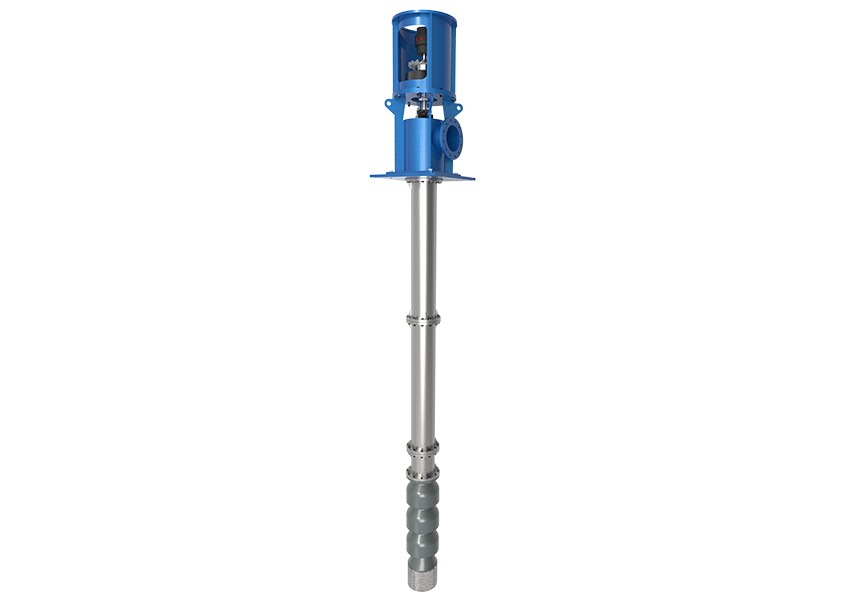

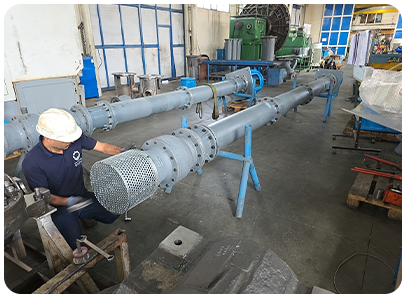

پمپ سانتریفیوژ عمودی VS1

ساختار و اجزای اصلی:

یک پمپ عمودی معلق معمولاً از اجزای زیر تشکیل شده است:

• موتور (Motor): در بالای شفت عمودی قرار گرفته و نیروی محرکه لازم برای چرخش پروانه را فراهم می‌کند. این موتور می‌تواند الکتریکی، دیزلی یا هیدرولیکی باشد.
• شفت عمودی (Vertical Shaft): یک شفت بلند است که موتور را به پروانه متصل می‌کند. این شفت از طریق یک لوله محافظ (Column Pipe) به سمت پایین امتداد می‌یابد.
• لوله محافظ (Column Pipe): این لوله، شفت عمودی را در برابر تماس با مایع پمپ شونده محافظت می‌کند و همچنین به عنوان یک تکیه‌گاه ساختاری برای شفت عمل می‌کند.
• بلبرینگ‌ها/بوش‌ها (Bearings/Bushings): در طول شفت عمودی و در داخل لوله محافظ قرار گرفته‌اند تا از ارتعاشات جلوگیری کرده و شفت را در تراز نگه دارند. این بلبرینگ‌ها می‌توانند با مایع پمپ شونده یا با یک مایع روانکار خارجی روغن‌کاری شوند.
• محفظه پمپ (Pump Casing): بخش پایینی پمپ است که پروانه را در خود جای داده و مسیر جریان مایع را هدایت می‌کند.
• پروانه (Impeller): جزء دوار پمپ است که با چرخش خود، انرژی جنبشی را به مایع منتقل کرده و باعث حرکت آن می‌شود. پروانه‌ها می‌توانند از نوع باز (Open)، نیمه‌باز (Semi-Open) یا بسته (Closed) باشند، بسته به نوع مایع و کاربرد.
• ورودی مکش (Suction Inlet): محلی که مایع وارد پمپ می‌شود. در پمپ‌های عمودی، این ورودی معمولاً در پایین‌ترین نقطه پمپ قرار دارد.
• دهانه تخلیه (Discharge Outlet): جایی که مایع پمپ شده از پمپ خارج می‌شود. این دهانه می‌تواند از طریق لوله ستون به سمت بالا هدایت شود یا مستقیماً در پایین پمپ قرار گیرد.
• پایه نصب (Mounting Plate/Sole Plate): صفحه‌ای که پمپ بر روی آن نصب می‌شود و وزن پمپ و موتور را تحمل می‌کند.
