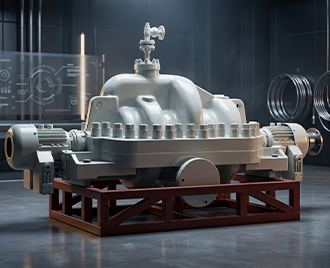

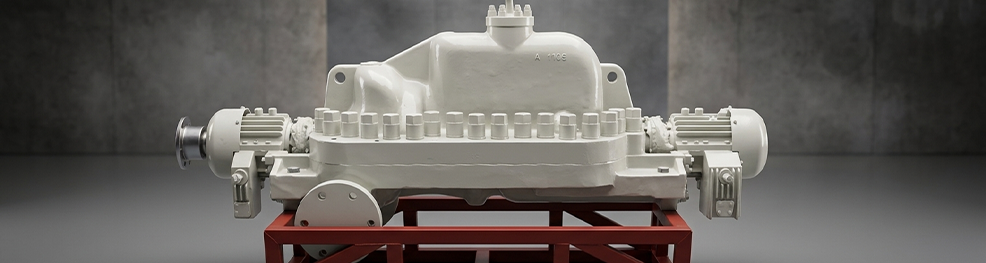

پمپ سانتریفیوژ افقی BB3

مشخصات فنی و طراحی کلیدی (Key Design Features)

پمپ‌های BB3 دارای ویژگی‌های طراحی منحصربه‌فردی هستند که آن‌ها را برای کاربردهای خاص مناسب می‌سازد:

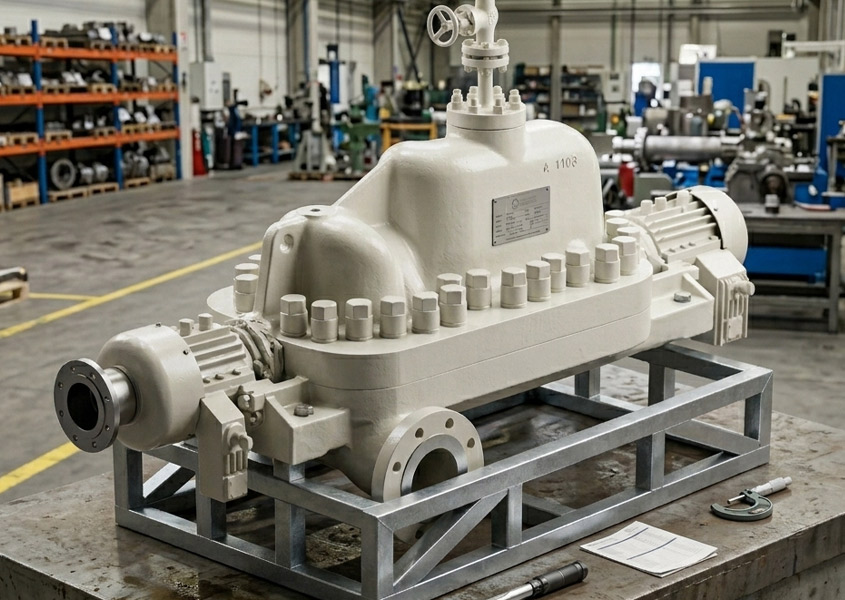

الف) پوسته با تقسیم محوری (Axially Split Casing):

• مزیت اصلی: امکان دسترسی به کل مجموعه دوار (روتور) شامل شفت، پروانه‌ها، رینگ‌های سایشی و غلاف‌های شفت بدون نیاز به جدا کردن لوله‌کشی مکش و رانش یا جابجا کردن محرک (الکتروموتور/توربین). این ویژگی زمان تعمیرات اساسی (Overhaul) را به شدت کاهش می‌دهد.
• ساختار: پوسته به دو نیمه بالایی و پایینی تقسیم می‌شود که با پیچ‌های متعدد و یک گسکت دقیق به هم متصل می‌شوند تا آب‌بندی کامل در فشارهای بالا را تضمین کنند.
• نازل‌ها (Nozzles): نازل‌های مکش (Suction) و رانش (Discharge) معمولاً به‌صورت یکپارچه با نیمه پایینی پوسته ریخته‌گری می‌شوند. این طراحی باعث می‌شود هنگام باز کردن نیمه بالایی پوسته، اتصالات پایپینگ دست‌نخورده باقی بمانند.

ب) طراحی چند مرحله‌ای (Multistage Design):

• این پمپ‌ها دارای چندین پروانه هستند که به‌صورت سری روی یک شفت مشترک نصب شده‌اند. سیال پس از خروج از هر پروانه، وارد مرحله بعدی می‌شود و فشار آن به‌صورت پله‌ای افزایش می‌یابد. این ساختار امکان دستیابی به هدهای (فشارهای) بسیار بالا را فراهم می‌کند.

ج) چیدمان پروانه‌ها به‌صورت متقابل (Opposed Impeller Arrangement):

• این یک ویژگی طراحی هوشمندانه و حیاتی در پمپ‌های  BB3است. برای خنثی‌سازی نیروی تراست محوری (Axial Thrust) که در پمپ‌های چند مرحله‌ای بسیار قابل توجه است، پروانه‌ها به‌صورت جفت‌های روبرو یا پشت به پشت (Back-to-Back) روی شفت نصب می‌شوند.
• نحوه عملکرد: نیمی از پروانه‌ها جریان را در یک جهت و نیم دیگر در جهت مخالف هدایت می‌کنند. نیروی محوری تولید شده توسط هر گروه، نیروی گروه دیگر را خنثی می‌کند. این کار باعث بالانس هیدرولیکی نیروی محوری شده و بار وارد بر یاتاقان تراست را به حداقل می‌رساند. این امر عمر یاتاقان‌ها و پمپ را به شکل چشمگیری افزایش می‌دهد.

د) روتور بین یاتاقانی (Between-Bearings Rotor):

• حمایت شفت از دو طرف، آن را به یک تیر دوسرگیر تبدیل می‌کند که پایداری دینامیکی بسیار بالایی دارد. این طراحی اجازه می‌دهد پمپ در سرعت‌های دورانی بالاتر کار کند و در برابر پدیده‌های مخرب هیدرولیکی مانند کاویتاسیون مقاوم‌تر باشد.

ه) متریال و ساخت (Materials and Construction):

• مطابق با استاندارد API 610، متریال پمپ‌های  BB3بر اساس نوع سیال، دما و فشار کاری انتخاب می‌شود. کلاس‌های متریال رایج عبارتند از:
  • S-Class (فولاد کربنی و چدن): برای کاربردهای غیرخورنده مانند آب.
  • C-Class (فولاد کروم): برای سیالات کمی خورنده.
  • A-Class (فولاد زنگ‌نزن آستنیتی): برای سیالات خورنده در پالایشگاه‌ها و پتروشیمی‌ها.
  • D-Class (فولاد زنگ‌نزن داپلکس/سوپر داپلکس): برای سیالات بسیار خورنده مانند آب دریا.
• ساخت این پمپ‌ها بسیار سنگین و مستحکم (Heavy-Duty) است تا قابلیت اطمینان بالا در شرایط عملیاتی سخت را تضمین کند.
