پمپهای VS4 ممتازپمپ بر اساس استاندارد سختگیرانه API 610 طراحی و ساخته میشوند و به پمپهای کفکش یا درونمخزنی با لوله غلافی مجهز به یاتاقانهای خطی (Vertical Sump Pumps) معروف هستند.

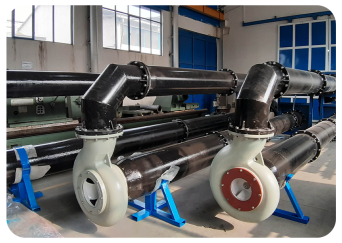

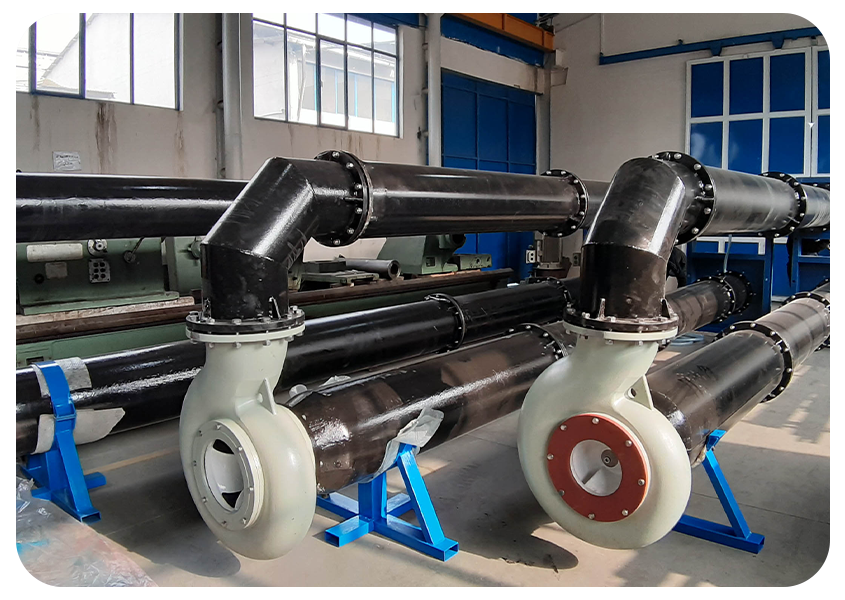

پمپ VS4 یک پمپ سانتریفیوژ عمودی، تکپوسته (Single Casing) و تکمرحلهای است که بخش هیدرولیکی آن (پروانه و پوسته) کاملاً درون سیال (مخزن، چلیک یا چالههای صنعتی) غوطهور میشود. توان موتور از طریق یک شفت بلند عمودی که توسط لولهای محافظ (Column) احاطه شده، به پروانه منتقل میشود.

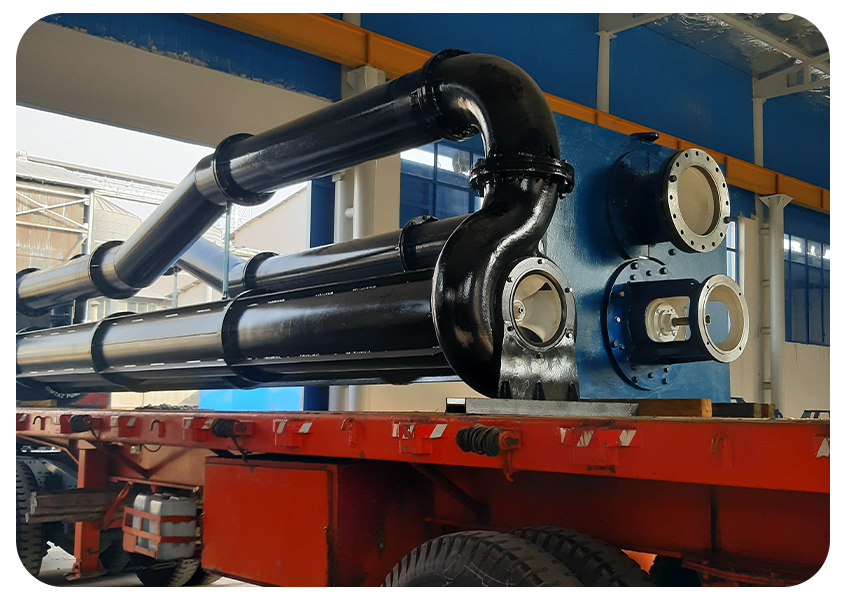

نکته متمایزکننده VS4 این است که لوله خروجی سیال (Delivery/Discharge Pipe) به صورت مجزا و موازی با شفت اصلی به سمت بالا و صفحه نگهدارنده (Support Plate) هدایت میشود.
خصوصیات فنی و ساختاری
طراحی این پمپها به گونهای است که بتوانند در شرایط سخت و عمقهای مختلف مخازن کار کنند:
یاتاقانهای خطی (Line Bearings): شفت بلند این پمپها در فواصل مشخص نیاز به تکیهگاه دارد. این یاتاقانهای درونی معمولاً توسط خود سیال پمپشونده یا یک سیستم فلاشینگ خارجی (تزریق سیال تمیز) روانکاری و خنک میشوند.
مکانیکال سیل (Mechanical Seal):
از آنجا که بخش هیدرولیکی درون مخزن است، آببندی اصلی (مکانیکال سیل یا پکینگ) روی صفحه نگهدارنده (Support Plate) و در اتمسفر بیرونی قرار میگیرد، بنابراین فشار مخزن را تحمل میکند و خطر نشت سیال به محیط بسیار کم است.
طول شفت قابل تغییر: با توجه به عمق چاله (Sump) یا مخزن، طول لوله غلافی و شفت پمپ قابل افزایش است (معمولاً تا عمق ۶ الی ۷ متر قابل طراحی است).
پروانه (Impeller): بسته به نوع سیال و میزان ذرات معلق، پروانه میتواند از نوع بسته (Closed) برای سیالات تمیز یا نیمهباز (Semi-Open) و کانالی برای سیالات حاوی ذرات جامد و لجنی باشد.
مزایای پمپ VS4:
عدم نیاز به هواگیری (Self-Priming): از آنجا که پوسته و پروانه کاملاً درون سیال غرق هستند، مشکل هواگیری یا خشک کار کردن در لحظه استارتآپ وجود ندارد.
اشغال فضای کم (Compact Footprint): موتور در بالاترین نقطه و خارج از مخزن قرار دارد و پمپ به صورت عمودی نصب میشود؛ در نتیجه فضای روی زمین را اشغال نمیکند.
کاهش خطر پدیده کاویتاسیون: به دلیل قرارگیری پروانه در عمق مایع، فشار مثبت (NPSHa) معمولاً کافی بوده و ریسک تبخیر سیال و کاویتاسیون به شدت کاهش مییابد.
ایمنی بالا در انتقال سیالات خطرناک: برای تخلیه مخازن حاوی مواد سمی، اسیدی، آتشزا یا هیدروکربنهای سنگین، عدم وجود اتصالات اتصالی در زیر سطح مایع، ایمنی بالایی ایجاد میکند.
کاربردها:
پمپهای VS4 در صنایع مادر که استاندارد API 610 در آنها الزامی است، نقشی حیاتی دارند:
صنایع نفت، گاز و پتروشیمی
این پمپها به دلیل تطابق کامل با استاندارد API 610، گزینهی اول برای مدیریت مخازن زیرزمینی و چالههای فرآیندی در پالایشگاهها و مجتمعهای پتروشیمی هستند. کاربردهای اصلی آنها عبارتند از:
1.تخلیه مخازن هیدروکربنی (Sump Tanks): جمعآوری و پمپاژ مجدد هیدروکربنهای سبک و سنگین که در کف مخازن یا چالههای فرآیندی تجمع مییابند.
مخازن جداسازی آب و نفت (Slop Tanks): انتقال مخلوط آب و روغن/نفت که از شستشوی خطوط یا نشتیهای فرآیندی حاصل میشود.
تخلیه ظروف تحت فشار (Drain Vessels): پمپاژ مواد شیمیایی حاصل از تخلیه اضطراری یا دورهای تجهیزات فرآیندی.
۲. پالایشگاهها و خطوط انتقال
جمعآوری پسابهای نفتی: پمپاژ آبهای سطحی آلوده به مواد نفتی در محوطههای فرآیندی (Open Drains) به سمت واحدهای تصفیه.
انتقال سیالات سنگین: جابهجایی تهماندههای برجهای تقطیر و مواد نفتی با ویسکوزیته بالا که در مخازن ذخیره زیرزمینی نگهداری میشوند.
۳. صنایع نیروگاهی (برق و بخار)
سیستمهای کندانسور: پمپاژ آب کندانس گرم از مخازن جمعآوری زیرزمینی.
تخلیه چالههای روغن و گریس: جمعآوری روانکارهای مستعمل توربینها و تجهیزات دوار سنگین که در مخازن بتنی کف نیروگاه جمع میشوند.
سیستمهای خنککاری برج خنککننده: پمپاژ و گردش آب در مخازن پایینی (Basins) برجهای خنککننده.
۴. صنایع شیمیایی و انتقال مواد خورنده
تخلیه مخازن اسید و باز: به دلیل قرارگیری موتور در بیرون از مخزن و آببندی مطمئن در بالای صفحه نگهدارنده، این پمپها برای انتقال اسیدها، حلالها و مواد بازه خورنده از مخازن زیرزمینی بسیار ایمن هستند.
جابهجایی مواد شیمیایی سمی: به حداقل رساندن ریسک نشت مواد شیمیایی خطرناک به محیط زیست به دلیل طراحی عمودی و دفن هیدرولیک پمپ در سیال.
۵. مدیریت فاضلاب و پسابهای صنعتی
پمپاژ لجنی و ذرات معلق: در صورت استفاده از پروانههای نیمهباز یا کانالی، این پمپها برای تخلیه مخازن پسماند صنعتی که حاوی گلولای، ذرات جامد و پسابهای سنگین تصفیهنشده هستند، بسیار کاربرد دارند.
