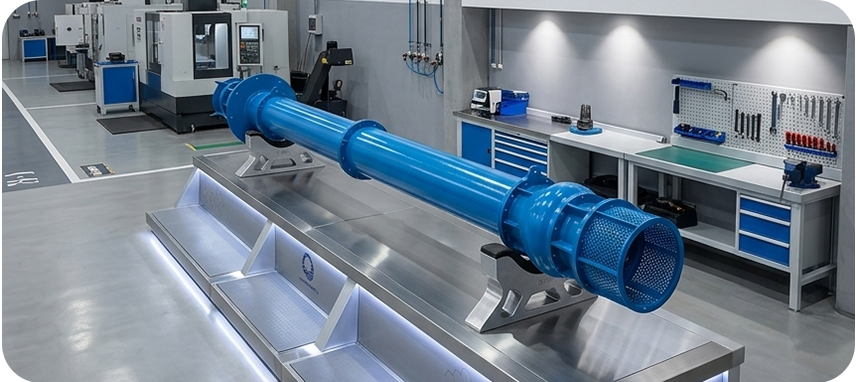

پمپهای توربینی عمودی VS1؛ ستون فقرات هیدرولیک در صنایع سنگین و زیرساختی
2. مزایای کلیدی به کارگیری پمپهای VS1:
الف) حل ریشهای چالش NPSH و حذف پدیده کاویتاسیون
در پمپهای افقی، اگر فشار در دهانه مکش از فشار بخار سیال کمتر شود، حبابهای بخار شکل گرفته و انفجار آنها (کاویتاسیون) سبب خوردگی شدید پروانه و ارتعاش پمپ میشود.
در پمپهای عمودی VS1، از آنجایی که بخش هیدرولیک پمپ کاملاً درون چاهک یا مخزن غوطهور است، هد استاتیکی حاصل از ارتفاع مایع بالای پروانه اول، فشار مثبتی را در دهانه مکش ایجاد میکند. به عبارت سادهتر، در این تجهیزات مقدار NPSHa همواره به راحتی بزرگتر از NPSHr (هد مکشی مورد نیاز پمپ) قرار میگیرد. این ویژگی امکان مکش از اعماق زیاد و جابجایی سیالات در آستانه جوشش را بدون ریسک کاویتاسیون فراهم میکند.
ب) صرفهجویی چشمگیر در فضای اشغالشده (Footprint)
در مجتمعهای صنعتی مدرن و سکوهای آفشور (Offshore)، فضا یک دارایی بسیار گرانبهاست. پمپهای افقی با ظرفیت بالا نیازمند فونداسیونهای بتنی وسیع، کوپلینگهای طولانی و لولهکشیهای افقی پیچیده هستند.
نصب عمودی: پمپ VS1 به صورت کاملاً عمودی نصب میشود. محرک (الکتروموتور) بر روی سر تخلیه (Discharge Head) در بالاترین نقطه قرار میگیرد.
کاهش ابعاد فونداسیون: فضای زمینی مورد نیاز برای نصب یک پمپ VS1 با دبی بالا، تا ۷۰ درصد کمتر از یک پمپ افقی با مشخصات مشابه است.
ج) انعطافپذیری بالا در تولید فشار (طراحی چندطبقه)
پمپهای VS1 به صورت چندطبقه (Multistage) طراحی میشوند. این ویژگی به مهندسان فرآیند اجازه میدهد تا با اضافه یا کم کردن تعداد طبقات (پروانهها و کاسهها)، بدون تغییر در سایز کلی فونداسیون یا ساختار لولهکشی سر تخلیه، به هد (فشار) دلخواه دست یابند. این ماژولار بودن، هزینههای بازطراحی خطوط را در صورت تغییر پارامترهای فرآیندی در آینده به حداقل میرساند.
د) حذف نیاز به سیستمهای هواگیری و راهاندازی اولیه (Self-Priming)
پمپهای افقی برای شروع به کار نیاز به پر بودن لوله مکش و پوسته از سیال (Priming) دارند و خشک کار کردن آنها صدمات جبرانناپذیری به سیلهای مکانیکی و پروانهها میزند. از آنجا که پروانههای پمپ توربینی عمودی VS1 همیشه درون سیال غوطهور هستند، پمپ بدون نیاز به هیچگونه تجهیزات جانبی هواگیری یا پایپینگ پیچیده، آماده راهاندازی سریع و آنی است. این مزیت در سیستمهای آتشنشانی و پمپهای تخلیه اضطراری (Sump Pumps) حیاتی است.
۳. مقایسه فنی: پمپ VS1 در برابر پمپهای افقی و سایر سریهای VS
برای درک بهتر جایگاه پمپ VS1، مقایسه ویژگیهای عملکردی آن با پمپهای افقی خط جداشو (BB) و پمپهای مغروق با پوسته دوم (VS6) در جدول زیر ارائه شده است:
جدول مقایسه ای
۴. کاربردهای استراتژیک پمپهای VS1 در صنایع مختلف
ملاحظه مهندسی: پمپهای VS1 به دلیل طراحی مستحکم و تطابق با استانداردهای سختگیرانهای چون API 610، در خطوط حیاتی فرآیندی که تداوم تولید در آنها الزامی است، به کار گرفته میشوند.
صنایع نفت، گاز و پتروشیمی پمپهای آب آتشنشانی:
(Firewater Pumps): برداشت آب از دریا یا حوضچههای باز برای اطفای حریق سنگین پالایشگاهی.
پمپهای تخلیه مخازن زیرزمینی (Drain & Sump Pumps): جمعآوری و انتقال هیدروکربنهای باقیمانده، آبهای آلوده به مواد نفتی و سیالات فرآیندی از گودالها.
نیروگاههای حرارتی و سیکل ترکیبی
پمپهای سیرکولاسیون آب خنککن اصلی (Main Cooling Water): جابجایی حجمهای عظیمی از آب دریا یا رودخانه به سمت کندانسورها جهت خنککاری برجها.
پمپهای آبگیر (Intake Pumps): انتقال آب خام اولیه به سیستمهای پیشتصفیه نیروگاهی.
مدیریت آب و زیرساختهای شهری
ایستگاههای پمپاژ آب آشامیدنی بلندمرتبه: انتقال آب از چاههای عمیق یا مخازن ذخیره زمینی به خطوط لوله بینشهری.
سیستمهای کنترل سیلاب و زهکشی: تخلیه سریع آبهای سطحی و حوضچههای آرامش در زمان بارندگیهای سیلآسا.
۵. چالشهای بهرهبرداری و راهکارهای مهندسی در پمپهای VS1
علیرغم مزایای برجسته، پمپهای عمودی به دلیل طول زیاد شفت معلق دارای حساسیتهای مکانیکی ویژهای هستند:
۱. ارتعاشات و پدیده فرکانس بحرانی (Critical Speed)
با افزایش طول پمپ، شفت در برابر نیروهای شعاعی هیدرولیکی مستعد خمیدگی و ارتعاش میشود. اگر فرکانس چرخش موتور با فرکانس طبیعی سازه پمپ (ستون و لوله تخلیه) همپوشانی پیدا کند، پدیده رزونانس رخ میدهد.
راهکار: در طراحی پمپهای VS1 مدرن، با استفاده از نرمافزارهای تحلیل المان محدود (FEA) و تحلیل دینامیکی روتور، محل قرارگیری یاتاقانهای خطی به گونهای تنظیم میشود که سرعت کاری پمپ حداقل ۲۵ درصد با فرکانسهای بحرانی فاصله داشته باشد.
۲. تراز بودن ستون عمودی (Vertical Alignment)
هرگونه انحراف میکرومتری در نصب ستون عمودی پمپ، سبب اعمال بارهای غیرمتمرکز شدید به یاتاقانهای بوشینگ و سایش زودهنگام آنها میشود.
راهکار: استفاده از شفتهای سختکاری شده زمینساخت (Ground Shafts) و تلرانسهای بسیار دقیق در محل اتصال فلنجهای ستون، تضمینکننده همراستایی کامل محور عمودی پمپ است.
نتیجهگیری:
پمپ توربینی عمودی VS1 ترکیبی هوشمندانه از کارایی هیدرولیکی بالا، ایمنی در برابر پدیدههای مخربی مانند کاویتاسیون و بهینهسازی فضا را ارائه میدهد. اگرچه هزینه سرمایهگذاری اولیه این پمپها به دلیل ساختار عمودی و ترانسپورت شفتهای بلند ممکن است نسبت به برخی پمپهای افقی ساده بالاتر باشد، اما کاهش هزینههای مربوط به ساخت فونداسیون، حذف سیستمهای جانبی هواگیری، طول عمر بالای قطعات به دلیل غوطهوری و انطباق کامل با استانداردهای صنعتی جهانی، این تجهیز را به اقتصادیترین و پایدارترین گزینه برای پروژههای بزرگ صنعتی و زیرساختی در بلندمدت تبدیل کرده است. در ساختارهای مهندسی مدرن، سرمایهگذاری روی پمپهای هوشمند و بهینهای نظیر VS1، گامی اساسی در جهت ارتقای ضریب دسترسی (Availability) کل سایت فرآیندی محسوب میشود.
